Hallazgos
Lleva la marca oculta de Konami
Detrás del relleno del final de la ROM, Konami escondía en muchos cartuchos su número de catálogo y el título en katakana. El hallazgo no es nuestro: lo descubrió Manuel Pazos (@ManuelPazosMSX) y explicó el formato. En Hyper Rally los últimos once bytes, desde 0x7FF5, son el título al revés, su longitud (8), el 18 del RC-718 en BCD, y el 0xAA que cierra la marca. tools/marca_konami.py la lee.
El acelerador NO se desactiva al chocar: es protección anticopia
En 0x79C8, al final de la rutina que sortea la velocidad del próximo rival, hay una escritura que este proyecto tenía comentada como "desactiva el acelerador tras un choque". No lo hace, y además lo que decía de paso era falso.
ld a,0c9h ;79c6
ld (06957h),a ;79c8El comentario daba por hecho que 0x6957 era un ret. No lo es: 0x6957 es el primer byte de ACELERA, y lo que hay ahí es ld a,(0e00ah). Lo que hace la escritura es meter un 0xC9 —un ret— encima de ese primer byte, con lo que ACELERA se convertiría en un ret pelado y el coche no volvería a acelerar en toda la partida.
Se convertiría. El cartucho corre desde ROM, y la ROM no admite escritura: en una máquina de verdad esa instrucción no cambia nada. Después de un choque el acelerador sigue funcionando igual que antes.
Entonces, ¿para qué está? Para lo mismo que la que lleva el RC-720 sobre el ret de su manejador de interrupción: es protección anticopia. Un cartucho pirateado es una copia cargada en RAM, y en RAM la escritura sí cuela. La copia arranca bien, deja elegir, deja jugar — y al primer choque el coche se queda sin acelerador. Para entonces quien la copió ya la ha dado por buena.
No es una idea suelta de este cartucho: el mismo truco, con el destino siempre sobre una instrucción del propio cartucho, aparece en trece cartuchos de la serie, contando éste. Lo identificó Manuel Pazos en su desensamblado del RC-727, donde hay dos.
Todo el juego es una interrupción
INIT cae en un jr muerto en 0x404F y no vuelve. Cada cuadro la interrupción lee el estado de 0xE000 y salta por la tabla de nueve manejadores de 0x40AA; dentro de cada manejador el subestado de 0xE001 mueve una cadena de djnz. Es una forma compacta de encadenar pantallas y fases con dos bytes de estado.
La carretera es una tabla, no geometría
0x68D0 convierte la curvatura de 0xE074 en un índice de la tabla de formas de 0x767C. Las rayas se mueven desplazando un buffer (0x707A) al ritmo de la velocidad, y el escalado de los objetos del borde por profundidad sale de las tablas de 0x6CD5. Ni multiplicaciones ni divisiones: lo que la carretera necesita está precalculado en tablas.
Doce etapas con ocho compositores
0xE060 (1..0x0C) elige, por la tabla de 0x481A, la rutina que compone el fondo de una etapa —y varias comparten una: ocho rutinas cubren las doce—. 0xE061 (tabla de 0x4372) no es un código de terreno sino un campo de bits con lo que cada etapa hace distinto: el bit 1 hace derrapar el coche y suaviza el volante (0x65C7 y 0x6658, la nieve), 0x01 es el túnel, 0x10 la tormenta y 0x08 la noche. Las dos tablas casan exacto —mismo compositor, mismo 0xE061— y esa coincidencia es la prueba de que la lectura es la buena:
| Etapa | Compositor | 0xE061 | Lo que se ve |
|---|---|---|---|
| 1, 6 | 0x51B8 | 0x00 | día: cielo cian, colinas verdes |
| 2, 10 | 0x586C | 0x01 | túnel: todo negro, luces en las dos paredes |
| 3, 9 | 0x5A44 | 0x02 | nieve: suelo blanco, montañas al fondo |
| 4 | 0x5B22 | 0x06 | nieve bajo un cielo a bandas rojas |
| 5 | 0x5B68 | 0x08 | noche: cielo negro, estrellas magenta |
| 7 | 0x5D5B | 0x10 | tormenta: cielo gris y borde gris |
| 8 | 0x51B8 | 0x40 | la etapa 1 más una cordillera nevada |
| 11 | 0x5D86 | 0x20 | desierto: suelo ocre, y tres pirámides que suben al final |
| 12 | 0x5E94 | 0x08 | noche: cielo azul oscuro, estrellas blancas |
0x51B8 es el compositor genérico: dentro, en 0x51DA, mira si vale 0x40 y sólo entonces añade las montañas; por eso la etapa 8 puede compartirlo. Y el compositor de la etapa 12 llama al de la 5, la otra nocturna.

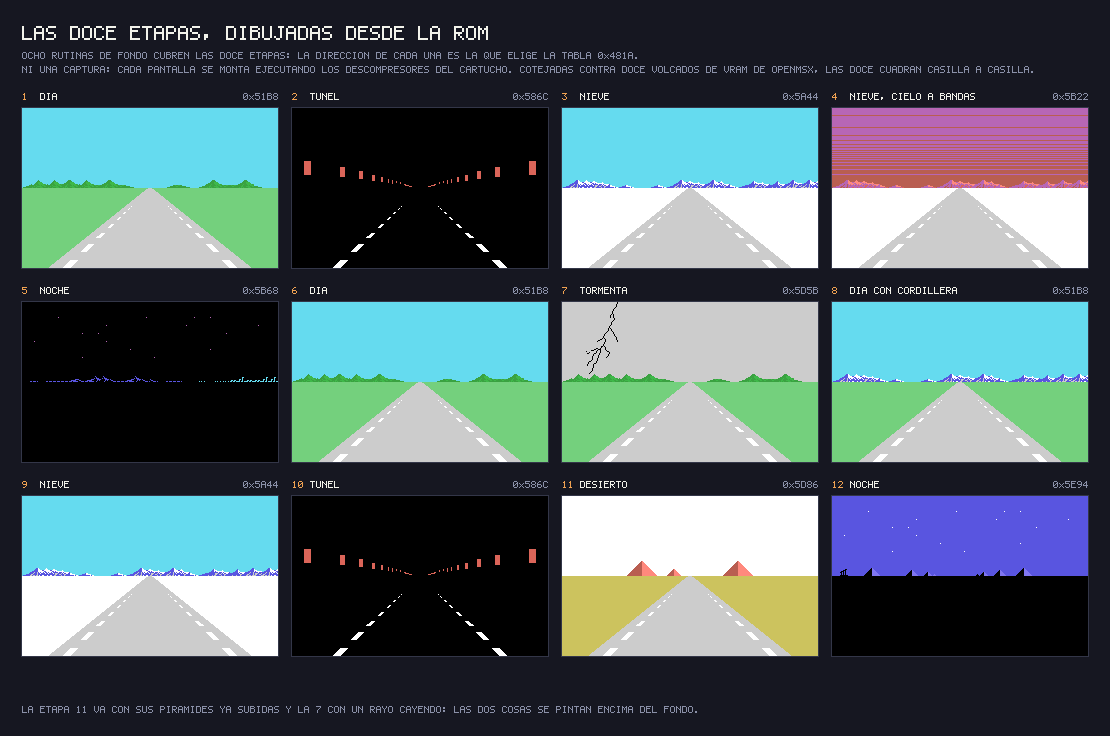

Los doce fondos de arriba no son capturas: cada uno se monta ejecutando en Python el compositor que le toca, con el mismo DESC_DOBLE (0x44B0) y el mismo PINTA_TIRA (0x4529) del cartucho, más las rutinas de horizonte, decorado y carretera. Y hay control: cotejados contra doce volcados de la VRAM que openMSX tenía delante, las doce cuadran. Lo único que se deja fuera del cotejo es lo que el juego repinta cuadro a cuadro —el rótulo READY, la raya central de la carretera, la franja del marcador y los tiles del cuentakilómetros—, y eso está escrito en el propio test.
Las huellas también confirman el reparto: la 1 y la 6, la 2 y la 10 y la 3 y la 9 salen byte a byte iguales, porque comparten compositor y 0xE061. La 1 y la 8 comparten compositor pero no parámetro, y no se parecen: la 8 es la que lleva la cordillera, porque con 0xE061 = 0x40 el propio FONDO_ETAPA_1 se desvía a la cola de FONDO_ETAPA_3 (0x51DA).
No hay etapa acuática: es un campo de estrellas
Una versión anterior de esta página decía que 0xE061 = 8 marcaba una etapa corrida sobre agua. Ni lo marca ni Hyper Rally tiene etapa acuática; lo señaló theNestruo. 0xE061 = 8 son las dos etapas de noche, la 5 y la 12, y 0x71AC no anima ninguna superficie: corre el cielo.
La rutina escribe en dieciséis casillas de la tabla de nombres (0x3884 a 0x3930, filas 4 a 9, la franja del cielo), que están listadas en 0x7229 junto a sus dos contadores. Los tiles 0xF3 a 0xFA son un solo píxel recorriendo la fila de abajo del carácter (0x80, 0x40, 0x20, 0x10, 0x08, 0x04, 0x02, 0x01) y 0xFB lo borra: ocho subposiciones dentro de una casilla, así que cada estrella corre a precisión de píxel, y al cerrarse el ciclo la casilla salta una columna. El retardo entre pasos sale de la velocidad del coche (tabla de 0x7215, índice = velocidad >> 5): diecisiete cuadros parado, diez a tope. El bit 2 de 0xE075 le cambia el sentido.
Las pirámides suben de fila en fila
La etapa 11 es aquella cuyo fondo theNestruo recordaba apareciendo línea a línea, y así se dibuja exactamente. En todas las demás etapas 0x707A desplaza las rayas de la carretera; cuando el bit 5 de 0xE061 está puesto —el desierto— salta a 0x731D en su lugar.
Esa rutina lleva un contador de fila en 0xE06B y no hace absolutamente nada hasta que 0xE071, lo que queda de etapa, vale exactamente el umbral que la tabla de 0x7371 guarda para la fila que toca: 34 2C 26 20 1C 18 14 10 0E 0C 0A 08 07 06 05 04. Los huecos se van cerrando conforme te acercas, así que las pirámides crecen más deprisa cuanto más cerca está la meta.
Cada vez que uno se cumple se copian dieciséis bytes a la tabla de patrones desde una ventana deslizante sobre 0x7351 que avanza un byte por fila. Por lo que desliza es dieciséis ceros seguidos de 01 03 07 0F 1F 3F 7F FF y luego FF macizo: empezar dentro de los ceros e ir entrando en el triángulo es lo que hace que la forma suba de fila en fila. La mitad izquierda va de un bloque; la derecha se escribe byte a byte pasando por INVIERTE_BITS, o sea el mismo triángulo espejado —y dos triángulos espejados son una pirámide—.
Llevada a mano por sus dieciséis pasos en openMSX, los cuatro tiles quedan exactamente como dice la ROM: 0xB3 = 01 03 07 0F 1F 3F 7F FF, 0xB4 macizo, 0xB5 = 80 C0 E0 F0 F8 FC FE FF (0xB3 con los bits del revés) y 0xB6 macizo.

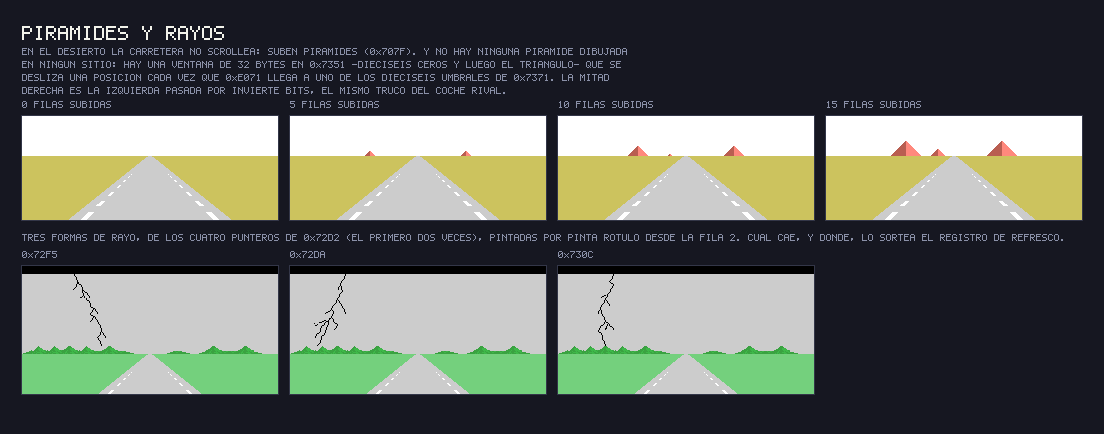

Dibujadas desde la ROM, subiendo paso a paso. Y de paso se ve el otro efecto que va encima del fondo: el rayo de la tormenta, que se pinta con la tercera rutina de dibujo del cartucho —PINTA_ROTULO (0x455A), la que se copia a 0xE1C0 y corre en la RAM— desde la fila 2. Los cuatro punteros de 0x72D2 dan tres formas distintas: la primera está repetida.
De cerca, el rival deja de ser sprites
Son tres rivales, con fichas de tres bytes en 0xE090, 0xE093 y 0xE096. 0x79D8 clasifica a cada uno en tres niveles de cercanía —suma 0x10 a la ficha y compara contra 0x26 y 0x38— y deja el nivel en 0xE09E. 0x7C34 se queda con el más cercano de los tres.
Esos tres niveles son métodos de dibujo, no tallas: forzando a todos los rivales por la misma rama salen a la vez un coche grande y uno pequeño, o sea que la talla la pone un índice escalado dentro de cada rama (0x7A10 lo desplaza y lo desvía, e indexa la tabla de sombras de 0x7F47 por la fase de animación).
Lo que pasa cuando un rival se te pone al lado es que 0x7B21 escribe 0xE0 en la Y de sus cuatro sprites: los apaga. Visto jugando: ocho pasadas seguidas por ahí mientras la ficha de un rival subía de 0x29 a 0x45 y su nivel pasaba de 1 a 2, con ese coche grande y pegado en pantalla. Así que el rival cercano no son esos sprites, que es lo que theNestruo describía como sprites primero y tiles al acercarse.

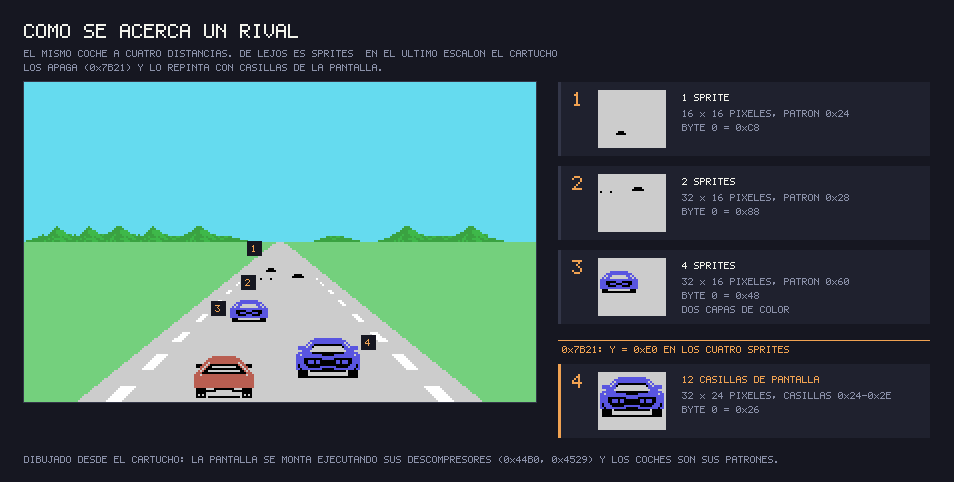

La escena de arriba no es una captura: la pantalla de carrera está montada ejecutando en Python los descompresores del cartucho —DESC_DOBLE (0x44B0) para el fondo, PINTA_TIRA (0x4529) para la carretera— y los coches están pintados con los patrones que esos descompresores dejan en la VRAM. Los patrones de sprite salen del guión de 0x488A, y comparados con un volcado de VRAM del emulador salen iguales byte a byte, los 1632.

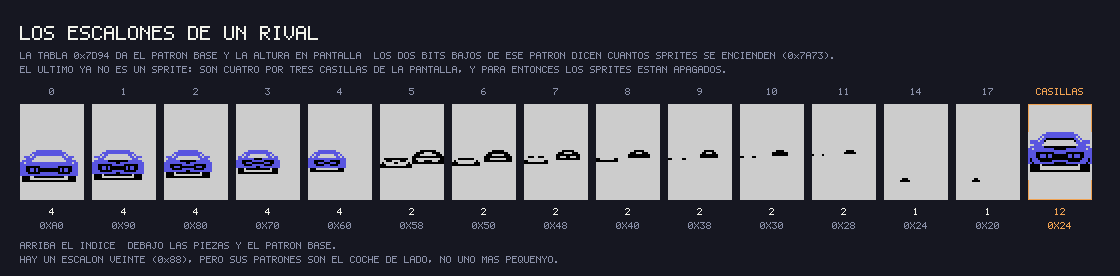

Los veinte escalones, y por qué cuatro sprites y no dos
El índice que sale de 0x7A19 —el byte 0 partido por ocho, con dos tramos— indexa la tabla de 0x7D94, que da dos bytes por escalón: el patrón base y la Y en pantalla. Los dos bits bajos de ese patrón no son parte del número: 0x7A73 y 0x7A81 los miran para apagar los sprites que sobran.
| bits bajos | sprites | de qué tamaño |
|---|---|---|
00 | 4 | 32 × 16, en dos capas de color |
01 | 2 | 32 × 16, de un color |
11 | 1 | 16 × 16 |
Los cuatro sprites no son un coche de 32 × 32: son dos parejas superpuestas, la segunda con los patrones base + 8 y base + 12 y con el color de 0xE09A en vez del de 0xE09B. Un sprite del MSX1 sólo admite un color; así se pinta un coche de dos colores con dos capas, que es lo que se ve de cerca y no se ve de lejos.
El vigésimo escalón (patrón 0x88) queda fuera del dibujo a propósito: sus patrones no son el coche más pequeño, sino el coche de lado, y pide un byte 0 de 0xF0 para arriba, que es justo el valor contra el que MUEVE_RIVAL compara en 0x7CA2. Qué lo enciende, sin medir.

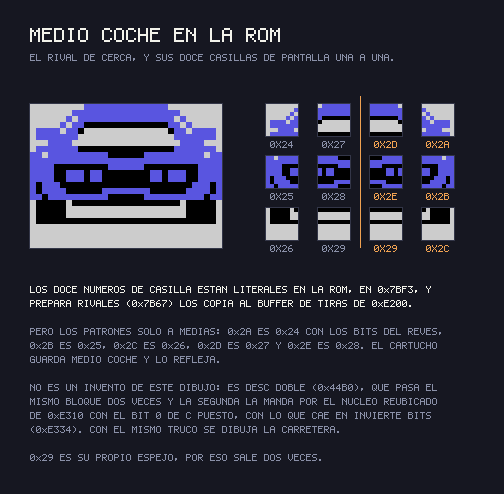

El rival de cerca son doce casillas, y sólo seis están en la ROM
Cuando el byte 0 baja de 0x28, la rama es RIVAL_MEDIO (0x7AD1) y el coche se dibuja en la tabla de nombres: cuatro casillas de ancho por tres de alto, 32 × 24 píxeles. Los doce números están literales en la ROM en 0x7BF3, y PREPARA_RIVALES (0x7B67) los copia al buffer de tiras de 0xE200 intercalando los códigos de control que PINTA_TIRA entiende —el 0x20 que salta de fila y el 0x00 que cierra:
24 27 2D 2A 20 | 25 28 2E 2B 20 | 26 29 29 2C 20 | FD FD FD FD 00Pero de los once patrones distintos, el cartucho sólo guarda seis: 0x2A es 0x24 con los bits del revés, 0x2B es 0x25, 0x2C es 0x26, 0x2D es 0x27 y 0x2E es 0x28. La otra mitad la pone DESC_DOBLE (0x44B0), que pasa el mismo bloque dos veces y la segunda la manda por el núcleo reubicado de 0xE310, que con el bit 0 de C puesto cae en INVIERTE_BITS. Y 0x29 es su propio espejo, por eso aparece dos veces en la fila de abajo.
Dónde aparece el siguiente lo decide 0x7F65, y sólo en la fase 0 de 0xE003: la mitad de las veces (por el registro de refresco) la X es 0x1F, y si no sale de (etapa − 1) mod 4 — 0x7F, 0x5F, 0x3F, 0x1F. Cicla cada cuatro etapas, no crece con la etapa. Medida en las doce, la X de aparición es exactamente la que predice esa cuenta, sin una sola excepción.
Un rival no tiene recorrido propio
La ficha de tres bytes se cierra poniendo un punto de observación de escritura sobre cada byte y apuntando sólo contadores de programa (tools/omsx_recorrido.tcl). En 45 segundos de carrera, cada byte tiene exactamente un escritor y nadie más lo toca:
| byte | quién lo escribe | veces |
|---|---|---|
| 0xE090 | 0x7CE6 | 425 |
| 0xE091 | 0x7D17 | 270 |
| 0xE092 | 0x79D5 | 682 |
El byte 0 es la posición relativa a ti, y da la vuelta entera. El byte 1 es por dónde te cruza. Y el byte 2 no es una propiedad del rival: es el byte 0 tal como estaba el cuadro anterior.
0x7CCB no es un impacto. El listado lo llamaba así y decía que frenaba de golpe según la velocidad del choque, y no toca tu velocidad para nada. Lo único que escribe es el byte 0:
ld a,(0e085h) / sub c / rrca x4 / and 00fh ; (con neg a los dos lados)
ld a,(hl) / sub c / ld (hl),ao sea byte 0 += (velocidad del rival − la tuya) / 16. Es el motor entero del acercamiento, y no hay ninguna otra escritura sobre el byte 0 en todo el cartucho. En una carrera de 45 segundos con cero choques —0x7FAC, donde un golpe se da por bueno, saltó 0 veces, y la sacudida de 0x7D32 tampoco— corrió 1329 veces en esa misma pasada.
La fórmula se comprobó sin ningún muestreo por medio, leyendo la velocidad del jugador y la del rival a la entrada de 0x7CCB y el registro A que el Z80 había calculado a la salida (tools/omsx_paso_rival.tcl). Rehecha en Python reproduce 102 de 102 casos distintos sobre esas 1329 pasadas (tools/control_recorrido.py, y make control lo ejecuta).
0xE09C no es un color: es la velocidad del rival
El listado decía que 0x79A9 "elige el color aleatorio del próximo rival". Ese byte no llega nunca a la VRAM: el único sitio que lo lee es 0x7C65, dentro de la resta de arriba. Forzarlo lo zanja —mismo piloto, mismos 45 segundos—:
| 0xE09C | el byte 0 sube | baja | neto |
|---|---|---|---|
| forzado a 0x00 | ninguna vez | 1535 | −9788 |
| forzado a 0xFF | 1357 | ninguna vez | +13298 |
| sin tocar | 1327 | 0 | +5989 |
Con el rival "parado" te los comes a todos; con el rival a tope se te escapan todos. El signo se invierte entero. Si fuese un color no cambiaría nada.
0x79A9 lo sortea como base + (R & 3) × 8, y la base sale de la etapa: 0xA0, o 0x88 con el bit 2 de 0xE060 puesto. O sea que las etapas 4-7 y 12 son las que pueden dar rivales más lentos que tú (0x88 = 136 contra un tope medido de 143), y a ésos los alcanzas por detrás.
El byte 1 es dónde estabas TÚ, no el carril del que venía
0x7D02 lo escribe mirando 0xE121, la X del primer sprite del coche del jugador, repartida en cuatro franjas. Con el piloto barriendo la carretera de lado a lado, 975 pasadas por el ld (hl),e de 0x7D17:
| byte 1 | X medida | franja en el código |
|---|---|---|
| 0 | 44..88 | < 0x59 |
| 3 | 90..112 | 0x59..0x70 |
| 4 | 114..152 | 0x71..0x98 |
| 1 | 154..195 | ≥ 0x99 |
975 de 975 dentro de su franja, cero excepciones. (El 89 no aparece porque la X del coche va de dos en dos.)
La escritura de 0x7CFF va un byte corrida, y no puede saltar nunca
Una respuesta anterior en el issue #3 decía que 0x7CFF era un segundo escritor del byte 0, con una puerta cp 0f0h / ret c sobre el byte 1, y que en 45 segundos no llegó a saltar. Dos de las tres cosas estaban mal, y la tercera se midió con el juego parado.
RIVAL_COLISION (0x7A00) hace inc hl en 0x7A02 antes del call, así que dentro de DETECTA_CHOQUE (0x7CE8) HL ya está en el byte 1. Y eso corre todo un byte:
- la puerta lee el byte 2 —el byte 0 del rival en el cuadro anterior, la misma pareja que usa el marcador de puesto de 0x6B7D—
- lo que escribe 0x7CFF es el byte 1
Medido en openMSX con puntos de ruptura en toda la cadena —0x7A00, el call de 0x7A15, 0x7CE8 y 0x7CFF—, en tres tiradas (45 s y 90 s de la etapa 1, 120 s de la etapa 5):
| llamadas a DETECTA_CHOQUE | 5.804 |
| veces que se abre la puerta | 0 |
| el mayor byte 2 visto en la puerta | 0xEE |
Y conduciendo no se puede abrir. Para llegar siquiera al call, RIVAL_COLISION pide el byte 0 entre 0x28 y 0xEF: de 0xF0 en adelante el add a,010h da la vuelta y se sale por RIVAL_REPARTE. Así que la puerta necesita que el byte 0 salte de 0xF0..0xFF a 0x28 o más en un solo cuadro, o sea un avance de +0x29 por lo menos. En 4.368 cuadros-ficha el mayor avance medido fue +0x0B.
Y lo de "en 45 segundos no saltó ni una vez" salió de una sonda que ponía la etapa en 0xE060 y nunca llegaba a arrancar la carrera: el juego se quedaba en la pantalla de atracción, donde ninguna de estas rutinas corre. Todos los contadores de aquella sonda daban cero, que era la pista.
0x6B7D no escribe en la VRAM: es el marcador RANK
Se llamaba COLOCA_RIVALES_VRAM y no escribe una sola casilla. Lo que hace es comparar el byte 0 con el byte 2 —dónde está el rival ahora contra dónde estaba el cuadro anterior— contra el umbral 0x17, y cuando uno lo cruza, mueve el número BCD de tres dígitos de 0xE05B/0xE05C: arriba por 0x6BB5, abajo por 0x6BC0, y ésa además paga SUMA_PUNTOS 0x0250. Sale por un pop hl, así que mueve como mucho un puesto por cuadro.
Ese número es el RANK de abajo a la derecha del salpicadero, y se empieza la carrera el 680: 0x435A carga HL con 0x8006 y lo mete en 0xE05B, que en BCD es 0680. O sea que un rival que te pasa te cuesta un puesto y uno al que pasas te gana uno, más 250 puntos.
Medido en 45 segundos con el acelerador clavado y sin girar nunca, el puesto pasó de 0680 a 0704 —24 puestos perdidos— y la rama que sube saltó exactamente 24 veces, la que baja 0. Que es lo que tiene que pasar: en esa etapa todos los rivales son más rápidos que un coche clavado a 143.
¿Hay más coches cruzando en las etapas altas?
A igualdad de conducción, no. Doce pasadas, una por etapa, mismo piloto con el acelerador clavado, 40 segundos cada una (tools/omsx_cruces_etapa.tcl):
| etapa | bit 2 | cruces | velocidades del rival | X de aparición |
|---|---|---|---|---|
| 1 | 0 | 18 | A0 A8 B0 B8 | 1F, 7F |
| 2 | 0 | 17 | A0 A8 B0 B8 | 1F, 5F |
| 3 | 0 | 17 | A0 A8 B0 B8 | 1F, 3F |
| 4 | 1 | 15 | 88 90 98 + A0 A8 B0 B8 | 1F |
| 5 | 1 | 15 | 88 90 98 + A0 A8 B0 B8 | 1F, 7F |
| 6 | 1 | 15 | 88 90 98 + A0 A8 B0 B8 | 1F, 5F |
| 7 | 1 | 15 | 88 90 98 + A0 A8 B0 B8 | 1F, 3F |
| 8 | 0 | 18 | A0 A8 B0 B8 | 1F |
| 9 | 0 | 17 | A0 A8 B0 B8 | 1F, 7F |
| 10 | 0 | 17 | A0 A8 B0 B8 | 1F, 5F |
| 11 | 0 | 18 | A0 A8 B0 B8 | 1F, 3F |
| 12 | 1 | 14 | 88 90 98 + A0 A8 B0 B8 | 1F |
Los cruces no crecen con la etapa —de 14 a 18 en las doce— y las etapas con el bit 2 puesto tienen menos, no más. Lo que sí cambia con la etapa son las otras dos columnas: la X de aparición cicla cada cuatro, y las etapas 4-7 y 12 ponen rivales más lentos en la carretera. Un rival lento es uno al que llegas por detrás y con el que te quedas emparejado, en vez de uno que te pasa de largo, y ése se queda en pantalla mucho más rato.
El piloto de estas pasadas no gira nunca y siempre llega a 143, así que los números comparan unas etapas con otras —que es lo que se pregunta— y no son una cuenta absoluta de una carrera de verdad.
La etapa de tormenta echa rayos
0x724B sólo corre cuando 0xE061 vale 0x10 —la etapa 7, la del cielo gris y, porque 0x418E escribe 0xEE en el registro 7 del VDP, también el borde gris—. Tras una espera al azar (0x18, 0x38, 0x58 o 0x78 cuadros: de medio segundo a dos y medio) elige uno de los cuatro guiones de 0x72D2 —tres formas distintas—, lo suelta en la fila 2 de la tabla de nombres, arranca el sonido 0x43, pone el borde en 0xEF en 0x7276 y lo devuelve a 0xEE una décima después. Es un rayo, no los fuegos artificiales de meta que esta página venía diciendo.
Comparte el reproductor de sonido, poco más
Medido con los operandos de dieciséis bits puestos a cero, Hyper Rally comparte el reproductor de sonido de tres canales de Konami y las rutinas del VDP con los otros cartuchos de MSX de la casa, pero es su propio programa: la máquina de estados, el motor de carretera y las colisiones se leyeron aquí, en esta ROM.
